la instalación de agua y saneamiento de una vivienda

Existen dos tipo de manera de instalaciones la de saneamiento que consiste en recoger aguas pluviales y la trasladan a espacios exteriores. Y las instalaciones de agua residuales son depuradas y se trasladan o se devuelven al medio ambiente .

Para disponer agua potable en nuestra vivienda la ciudad debe de tener de un sistema de captación, almacenaje y una red de distribución

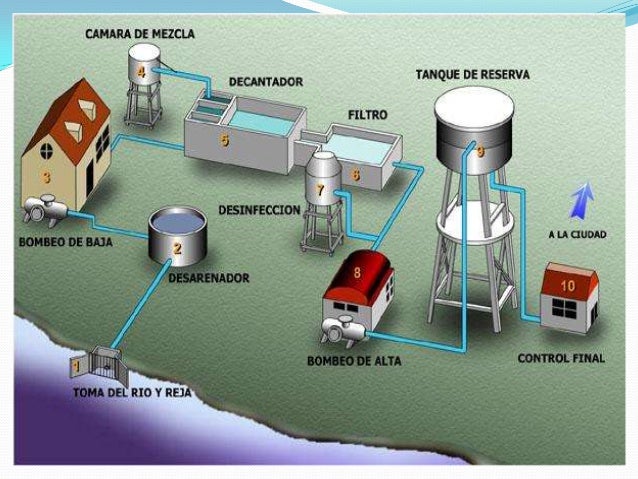

La captación  , potabilización y distribución :

Este paso se alterna y esta compuesto por los siguientes las , se capta el agua a través de canaletas pluviales. Y una vez recolectada el agua en la canaleta sigue la trayectoria por la tubería PVC hacia el lugar donde será almacenada . Al llegar al tanque de almacenamiento , el agua pasa por un filtro pluvial para poder consumirla , después del filtrado , el agua es almacenada en el tanque y esta lista para su uso. Y por último se utiliza una bomba de agua para obtener el líquido en los diferentes espacios de la casa.

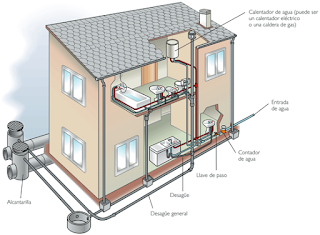

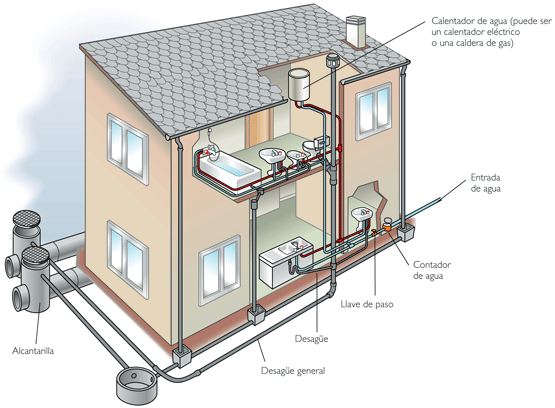

Instalación de interior de viviendas

Como el agua no  (llega si no la empujas ) hay instalados a lo largo del circuito unas casetas donde un grupo de bombas hidráulicas se encargan de que llegue al lugar donde se va a almacenar ( depósitos ).Una vez en la ciudad, una red de tuberías  abastecen los hogares. Para tener acceso al agua, se realiza la acometida que no es otra cosa que el enganche desde la red general a la red de la vivienda.

Una vez en el interior de la vivienda, el primer elemento que encontramos es una llave de paso que corta por completo el suministro de agua. De esta llave se distribuyen el resto de tuberías que proporcionan agua a los distintos puntos de la casa.

Estos circuitos de agua son abiertos, es decir tienen una salida al final y una sola vía de llegada del agua. Para generar el agua caliente sanitaria (ACS) una tubería alimenta un generador o intercambiador de calor. Desde este elemento sale un nuevo circuito con el agua caliente . Las zonas húmedas de la vivienda (aseos, y cocina) suelen disponer de una llave de corte independiente tanto en el agua fría como en el agua caliente. Además, todos los puntos de suministro llevan su propia llave de corte.

llevar la canalización hasta el interior de la vivienda debe hacerse siguiendo lo        estipulado en el Código Técnico de la Edificación según el cual la instalación debe contar con los siguientes elementos:

•
• Primera llave de paso

• Filtro
• Contador
• Grifo de comprobación
• Válvula antirretorno
• Segunda llave (exterior a la vivienda)
• Llave general (interior de la vivienda)

Las tuberías de cobre presentan mayor resistencia a la corrosión que las anteriores y la ductilidad del material permite el trazado de curvas.

Las tuberías fabricadas en polipropileno o PEX son las más indicadas para la instalación en el interior de la vivienda tanto para agua fría como para agua caliente sanitaria ya que resisten temperaturas de hasta 90ᵒ sin sufrir alteraciones. La flexibilidad y ligereza del material facilita mucho la colocación sobre falsos techos y se consiguen uniones estancas por termo-soldadura o accesorios prensados.

las red de saneamiento :

la red de saneamiento es el elemento del sistema de saneamiento de una población , compuesto por las infraestructuras necesarias para la recogida y transportes de las aguas residuales hacia las estaciones depuradoras .

Acometida: Conducto subterráneo de trazado sensiblemente perpendicular al eje de una calle que sirve para transportar las aguas residuales o pluviales desde un edificio o imbornal a la red pública de alcantarillado. Aguas negras: Aguas residuales procedentes del consumo doméstico e industrial. Aguas pluviales: Aguas procedentes de la escorrentía de las lluvias caídas en la cuenca objeto del saneamiento. Aguas residuales domésticas o urbanas: Aguas procedentes exclusivamente de viviendas. Aguas residuales industriales: Aguas procedentes exclusivamente de actividades industriales. Aguas residuales mixtas: Aguas procedentes de la mezcla de aguas residuales domésticas e industriales. Alcantarilla: Conducción subterránea por la que circulan las aguas sobrantes de un núcleo urbano. Si su altura interior permite el paso de una persona a pie, se denomina visitable.

Aliviadero: Obra o dispositivo mediante el cual parte del caudal circulante es desviado en una dirección dada. Arenero: Depresión dispuesta en el alcantarillado con el objeto de disminuir la velocidad del agua y provocar la sedimentación de los arrastres sólidos. Arqueta Sifónica: Elemento que forma parte de la instalación del inmueble y cuyo diseño permite establecer una barrera de agua que evita la entrada de gases y olores procedentes de la red pública de alcantarillado. Arqueta Separadora de Grasas: Elemento que forma parte de la instalación del inmueble y cuya instalación resulta obligatoria para todos los vertidos que provengan de actividades susceptibles de aportar grasas a la red pública de alcantarillado. Arqueta de Toma de Muestras: Elemento que forma parte de la instalación del inmueble y cuya instalación resulta obligatoria para todos los suministros no domésticos. Banqueta: Andén interior de una alcantarilla sobre el que se desplaza el personal encargado de su mantenimiento. Colector: Conducción de gran capacidad que recoge las aguas de un conjunto de alcantarillas y las transporta hasta un colector emisario o cauce público con vertido autorizado. Colector Emisario: Colector de gran longitud concebido exclusivamente para el transporte de caudales, sin recibir mas aportación de agua que la de su origen o cabecera. Conducción en carga: Procedimiento de evacuación en el que la presión del agua en el interior de la alcantarilla es superior a la atmosférica. Conducción libre: Procedimiento de evacuación en el que las aguas circulan a la presión atmosférica. Conducción por gravedad: Procedimiento de evacuación en el que el desplazamiento del agua se debe, exclusivamente, a la pendiente del alcantarillado. Conducción por impulsión: Procedimiento de evacuación en el que el desplazamiento del agua se debe, exclusivamente, a la acción de medios mecánicos. Cuenca: Porción de terreno cuyas aguas afluyen a un mismo punto del alcantarillado. 10 Curva IDF: Iniciales de intensidad, duración y frecuencia, es la curva o expresión matemática que relaciona la intensidad media de los máximos aguaceros anuales en función de la duración considerada y su periodo de retorno. Escorrentía: Parte de las aguas de lluvia que, al no infiltrarse ni evaporarse, discurre por la superficie del terreno. Estación elevadora: Conjunto de obras y elementos mecánicos que, instalados en una red de alcantarillado, sirve para forzar la circulación del agua. Fosa de decantación: Cavidad que se construye en la cabecera de una alcantarilla con dispositivos que provoquen la retención de los arrastres sólidos que pudiera transportar el agua captada. Hidrograma: Es la curva que representa la variación del caudal que pasa por una sección en función del tiempo. Imbornal: Obra de fábrica para la recogida de las aguas de escorrentía. Instalación Pública de Saneamiento (I.P.S.): Es el conjunto de componentes que constituyen todo el proceso de saneamiento, incluyendo la recogida de aguas domésticas, fecales, pluviales, industriales, de riego, etc. y su transporte a través de las redes de alcantarillado, así como su elevación de cota cuando resulte necesaria, su depuración en las Estaciones Depuradoras de Aguas Residuales (EDAR) y su evacuación en situaciones de lluvia a través de las Estaciones de Bombeo de Aguas Pluviales (EBAP). Interceptor: Colector que recoge y transporta los vertidos que intercepta a lo largo de su trazado transversal al curso natural de las aguas. Ovoide: Alcantarilla cuya sección transversal interior, formada por cuatro arcos circulares, tiene una altura igual a vez y media de su anchura. Pates: Peldaños en forma de U que empotrados en la pared de un pozo o cámara de registro constituyen una escalera vertical para el acceso a la alcantarilla. Periodo de retorno: Se dice que un suceso tiene un periodo de retorno “T” cuando, como media, es superado una vez cada T años. Pozo de registro: Obra de fábrica vertical que permite el acceso al interior del alcantarillado, para su inspección y mantenimiento. 11 Proyecto de saneamiento: Conjunto de documentos donde se definen, describen, especifican y valoran las obras necesarias para la correcta ejecución de la conducción de las aguas residuales o pluviales de una zona. Radio hidráulico: Relación entre la sección interior y el perímetro mojado de un conducto. Rasante de una alcantarilla: Es la cota inferior de la parte interior del conducto. Recubrimiento: Es la distancia vertical existente entre la arista superior de un conducto y la rasante del terreno. Red general: Es el conjunto de la red de alcantarillado, constituido por la totalidad de la red primaria y de la red secundaria. Red primaria: Parte de la red de alcantarillado constituida exclusivamente por los colectores. Red secundaria: Parte de la red de alcantarillado constituida por las alcantarillas que desaguan en los colectores. Sifón: Tramo deprimido de la conducción entre dos pozos de registro, por el que circula el agua en presión. Sistema separativo: Es aquel alcantarillado diseñado para el transporte de las aguas residuales o pluviales, es decir las aguas residuales y las pluviales discurren por conductos diferentes. Sistema unitario: Es aquel alcantarillado diseñado para el transporte de las aguas residuales y pluviales conjuntamente. Tiempo de concentración: Suma de los tiempos de escorrentía y de recorrido. Tiempo de escorrentía: Tiempo que tarda el agua de escorrentía en trasladarse desde el punto mas alejado de la cuenca a su punto de recogida. Tiempo de recorrido: Tiempo que tarda el agua en desplazarse entre el punto de recogida y el de cálculo del caudal dentro de un cauce. Tubería: Alcantarilla cuya sección transversal interior es circular.

Depuración de aguas residuales.

El tratamiento de aguas residuales consiste en una serie de procesos físicos, químicos y biológicos que eliminan los contaminantes del agua para que el ser humano pueda hacer uso de ella.
